Wichtiger Hinweis:
Die Beschreibung basiert teilweise auf Herstellerinformationen zur Produktserie. Nicht alle genannten Funktionen und Ausstattungsmerkmale sind zwingend im
angebotenen Modell enthalten. Verbindlich sind die technischen Daten dieses Artikels.

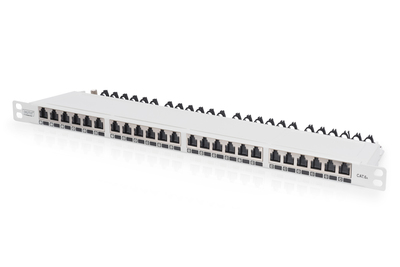

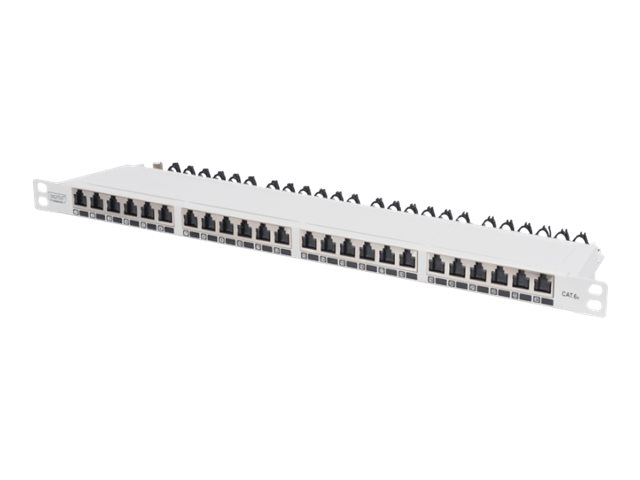

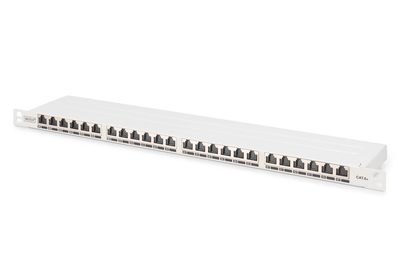

Das DIGITUS® 24-Port Patch Panel bietet mit nur 0,5 HE eine sehr hohe Packdichte. Das bedeutet, dass sich auf 1 HE bis zu 48 Ports mit zwei 0,5 HE Panels realisieren lassen. Das Patch Panel ist geschirmt und mit Staubschutzkappen an den RJ45-Buchsen ausgestattet. Die 360° Schirmkontaktierung der Kabel sorgt für beste Leistungseigenschaften. Der Schnellverschluss am Gehäuse sorgt für leichten und werkzeuglosen Zugriff auf die LSA-Schneidklemmen.
Produktfeatures
· Schmale Bauhöhe von nur 0,5 HE
· Bis zu 48 Ports pro HE möglich (2 x 24 Port Panels)
· Staubschutzklappen an den RJ45-Buchsen
· 360° Schirmkontaktierung
· Kabelschelle zur Fixierung und Ableitung, wiederverschließbar
· Schnellverschluss zur Sicherung des Gehäusedeckels
· Übertragungseigenschaft: Kategorie 6A, Klasse EA
· Anwendungsbereiche: Bis zu 500 MHz, 10GBase-T
· Normen: ISO/IEC 11801 2nd Ed., EN 50173-1, EIA/TIA 568-C, 802.3af, 802.3at PoE+
· Generelle Eigenschaften:
· Geeignet für 483 mm (19") Schrankmontage
· RJ45-Buchsen, 8P8C
· Kabelinstallation über LSA-Leisten, farbcodiert nach EIA/TIA 568 A & B
· Kabelfixierung mittels Schnellrasten
· Zentraler Erdungsanschluss
· 360°-Schirmkontaktierung
· Integrierte Staubschutzklappe
· Mechanische Eigenschaften:
· Material Gehäuse: 1,5 mm galvanisierter, kaltgewalzter Stahl gem. EN1.4301, UNS S30400, AISI 304 und LMSAD110
· Material RJ45-Buchse: ABS UL 94V-0
· Kontakt RJ45-Buchse: Vernickeltes Phosphor-Bronze, 0,5 vergoldeter Kontakt
· RJ-45-Schirmung: Vernickeltes Bronze
· LSA-Schneidklemme: Krone LSA+, UL 94V-2, verzinktes Phosphor-Bronze
· Erdungsdraht: Nicht im Lieferumfang enthalten
· Leiterplatte: FR4, UL 94V-0
· Physikalische Eigenschaften:
· Einsteckkraft: 30N max. (IEC 60603-7-5)
· Zugbelastung: 7,7 kg zwischen Buchse und Stecker
· Betriebstemperatur: -20° C bis +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
· Steckzyklus Buchse: > 750 gem. ISO/IEC 11801, IEC 60603-7-5
· Klemme: > 200 gem. ISO/IEC 11801, IEC 60603-7-5
· Aderaufnahme: 22-26 AWG Massiv-und Litzenleiter
· Isolationswiderstand: > 500 MOhm
· Kontaktwiderstand: < 20 MilliOhm
· Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Masse)
· HE: 0,5
