Wichtiger Hinweis:
Die Beschreibung basiert teilweise auf Herstellerinformationen zur Produktserie. Nicht alle genannten Funktionen und Ausstattungsmerkmale sind zwingend im
angebotenen Modell enthalten. Verbindlich sind die technischen Daten dieses Artikels.

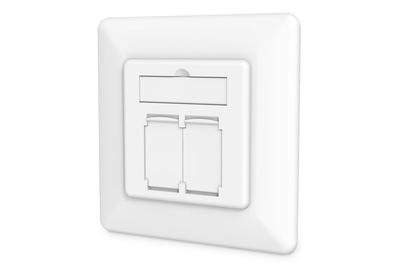

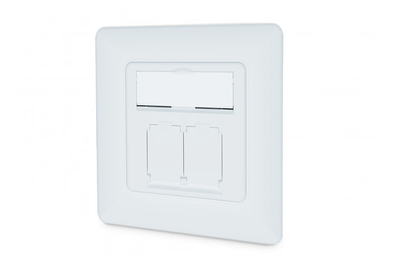

Die CAT 6A Datenanschlussdosen von DIGITUS® sind designkompatibel zu allen gängigen Schalterprogrammen. Sie sind zertifiziert nach CAT 6A ANSI/TIA 568 und ISO/IEC 11801, EN 50173 und besitzen 1 geschirmte RJ45-Buchse. Die Kabelinstallation erfolgt über LSA-Leisten, farbcodiert nach EIA/TIA 568 A & B. Die UP Anschlussdose ist ideal, um Ihre Verlegekabel sauber und ordentlich anzuschliessen. Für Einbautiefen ab 28 mm geeignet. Abgerundet wird die Dose durch das integrierte Sichtfeld, mit dem Sie die Anschlussdose mit einer Beschriftungseinlage optimal bezeichnen können.
Produktfeatures
· Designfähig - kompatibel zu allen gängigen Schalterprogrammen
· Leichte Installation über farbcodierte LSA-Schneidklemmen
· Zentralplatte mit integrierter Staubschutzplatte
· Integrierte Zugentlastung des Rangierkabels
· Flexible Kabeleinführung in 4 Richtungen für vielseitige Installationen
· Übertragungseigenschaft: Kategorie 6A
· Anwendungsbereiche: Bis zu 500 MHz, 10GBase-T
· Normen: ISO/IEC 11801 2nd Ed., EN 50173-1, EIA/TIA 568-C, 802.3af, 802.3at PoE+
· Generelle Eigenschaften:
· Geeignet für den Einbau im Brüstungskanal, Unterputz & Aufputz
· 2x RJ45-Buchse, 8P8C
· Kabelinstallation über LSA-Leisten, farbcodiert nach EIA/TIA 568 A & B
· Integrierte Zugentlastung für Installationskabel
· Komplettschirmung der RJ45-Buchse und der LSA-Leisten durch voll umschließendes Metalldruckguss-Gehäuse
· Zugentlastender 40°-Buchsenwinkel für Rangierkabel
· Zentralplatte: 50 x 50 mm
· Rahmen: 80 x 80 mm
· Zentralplatte mit integrierter Staubschutzklappe
· Designfähig zu den gängigen Schalterprogrammen
· Technische Eigenschaften:
· Material Gehäuse: Metalldruckguss-Gehäuse
· Material RJ45-Buchse: ABS UL 94V-0
· Kontakt RJ45-Buchse: Vernickeltes Phosphor-Bronze, 0,5 vergoldeter Kontakt
· RJ-45-Schirmung: Vernickeltes Bronze
· LSA-Schneidklemme: Krone LSA+, UL 94V-2, verzinktes Phosphor-Bronze
· Leiterplatte: FR4, UL 94V-0
· Physikalische Eigenschaften:
· Einsteckkraft: 30N max. (IEC 60603-7-5)
· Zugbelastung: 7,7 kg zwischen Buchse und Stecker
· Betriebstemperatur: -20° C bis +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
· Steckzyklus Buchse: > 750 gem. ISO/IEC 11801, IEC 60603-7-5
· Klemme: > 200 gem. ISO/IEC 11801, IEC 60603-7-5
· Aderaufnahme: 22-26 AWG Massiv-und Litzenleiter
· Isolationswiderstand: > 500 MOhm
· Kontaktwiderstand: < 20 MilliOhm
· Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Masse)
· Nicht Kompatibel mit R&M freenet Patchkabel
· Einbautiefe: 28 mm
· Farbe: Weiß RAL9003
Lieferumfang
· Anschlussdose UP
· Schrauben
· Installationsanleitung
