Wichtiger Hinweis:
Die Beschreibung basiert teilweise auf Herstellerinformationen zur Produktserie. Nicht alle genannten Funktionen und Ausstattungsmerkmale sind zwingend im
angebotenen Modell enthalten. Verbindlich sind die technischen Daten dieses Artikels.

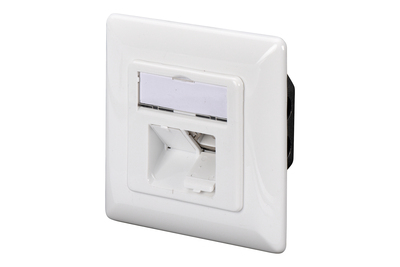

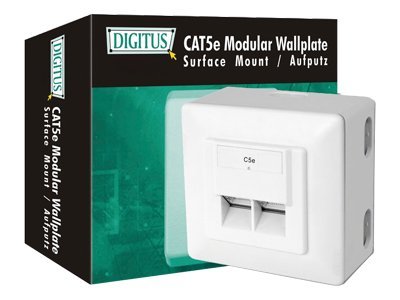

Die geschirmten CAT 5e Datenanschlussdosen von DIGITUS® sind zertifiziert nach CAT 5e EIA/TIA 568 und ISO/IEC 11801, EN 50173. Kabelinstallation erfolgt über LSA-Leisten, farbcodiert nach EIA/TIA 568 B bei horizontaler Kabeleinführung. Alle Datenanschlussdosen von DIGITUS® sind erhältlich als Unterputz- oder Aufputzversion.
Produktfeatures
· Aufputz Design und horizontaler Kabeleingang sorgen für eine ordentliche und einfach zugängliche Installation
· Gewährleistete Sicherheit durch komplett geschirmte RJ45-Buchsen und LSA-Leisten
· Die Buchsen sind um 40° gedreht, was das Einstecken von Patchkabeln vereinfacht
· Übertragungseigenschaft: Kategorie 5e
· Anwendungsbereiche: Bis zu 100 MHz, 10/100Base-T, 1GBase-T
· Normen: ISO/IEC 11801 3rd Ed., EN 50173-1, EIA/TIA 568-C
· Generelle Eigenschaften:
· Geeignet für den Einbau im Brüstungskanal, Unterputz & Aufputz
· RJ45-Buchsen, 8P8C
· Kabelinstallation über LSA-Leisten, farbcodiert nach EIA/TIA 568 A & B
· Integrierte Zugentlastung für Installationskabel
· Komplettschirmung der RJ45-Buchsen und der LSA-Leisten durch voll umschließendes Metalldruckguss-Gehäuse
· Zugentlastender 40°-Buchsenwinkel für Rangierkabel
· Zentralplatte: 50 x 50 mm
· Rahmen: 80 x 80 mm
· Zentralplatte mit integrierten Staubschutzklappen
· Designfähig zu den gängigen Schalterprogrammen
· Technische Eigenschaften:
· Material Gehäuse: Metalldruckguss-Gehäuse
· Material RJ45-Buchse: ABS UL 94V-0
· Kontakt RJ45-Buchse: Vernickeltes Phosphor-Bronze, 0,5 vergoldeter Kontakt
· RJ-45-Schirmung: Vernickeltes Bronze
· LSA-Schneidklemme: Krone LSA+, UL 94V-2, verzinktes Phosphor-Bronze
· Leiterplatte: FR4, UL 94V-0
· Physikalische Eigenschaften:
· Einsteckkraft: 30N max. (IEC 60603-7-5)
· Zugbelastung: 7,7 kg zwischen Buchse und Stecker
· Betriebstemperatur: -20° C bis +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
· Steckzyklus Buchse: > 750 gem. ISO/IEC 11801, IEC 60603-7-5
· Klemme: > 200 gem. ISO/IEC 11801, IEC 60603-7-5
· Aderaufnahme: 22-26 AWG Massiv-und Litzenleiter
· Isolationswiderstand: > 500 MOhm
· Kontaktwiderstand: < 20 MilliOhm
· Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Masse)
· Nicht Kompatibel mit R&M freenet Patchkabel
· Farbe: Weiß RAL9003
Lieferumfang
· Datendose
· Installationsanleitung
