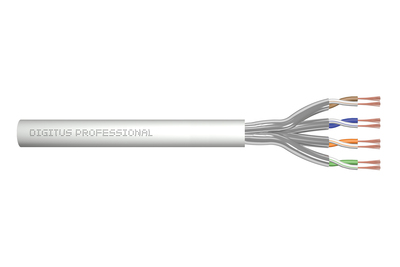

Die Roh-Patchkabel werden hergestellt und getestet nach dem ISO/IEC 11801 und DIN EN 50173 Standard. Sie garantieren, dass die Kabelinstallation der ISO & EN Channel Spezifikation entspricht und bieten somit eine hervorragende Leistung für Ihre Verkabelung. Die Roh-Patchkabel sind geeignet für die direkte Montage von RJ45-Steckern um Patchkabel herzustellen.
Produktfeatures
· Geeignet für die direkte Montage von RJ45-Steckern zur Herstellung von Patchkabeln
· Zum Aufbau von Verkabelungsstrecken der Klasse EA, 500 MHz
· Gem. den Normen ANSI/TIA-568-C; ISO/IEC 11801 2nd Ed.; EN 50173-1: EN 50288-10-1
· Innenleiter: Kupfer (Cu)
· PoE+ kompatibel
· Isolierung: HD-PE
· Außenmantelstärke: 0,55 mm nominal
· Außendurchmesser: 5,8 mm nominal
· Zugentlastung: 150 N max.
· Statischer Biegeradius: 4x AD mm min.
· Dynamischer Biegeradius: 8x AD mm min.
· Transport- und Lagertemperaturbereich: -10 °C bis zu +75 °C
· Bertriebstemperaturbereich: -10 °C bis zu +60 °C
· Installationstemperaturbereich: 0 °C bis +50 °C
· Schleifenwiderstand: 280 km
· Widerstandsunsymmetrie: 2%
· Isolationswiderstand: 2000M/km @500V
· Kapazität: nom. 48 nF/km @ 800 Hz
· Kapazitätsunsymmetrie (Paar-Erde): 1500 nF/km
· Impedanz: 100 ± 15 Ohm @ 10-100 MHz
· NVP: 67%
· Laufzeitverzögerung: nom. 555 ns/100 m
· Signallaufunterschied: nom. 50 ns/ 100 m
· Testspannung (DC 1 min) Kern/Kern: 1000V
· Kupplungsdämpfung: 40 dB
· Kapazität: 40 pF/m nominal @ 800 Hz
· Kapazitätsunsymmetrie (Paar-Erde): 1,5 pF/m max. @ 1 KHz
· Isolationswiderstand: 2 GOhm x km min.
· Schleifenwiderstand: 147 Ohm/Km max. (2% max. resistance unbalance)
· Betriebsspannung: 72 Vdc max.
· Einfügedämpfung: 40 dB
· Phasenverzögerung: 450 nS/100 m max.
· Laufzeitverzögerung: 20 nS/100 m max.
