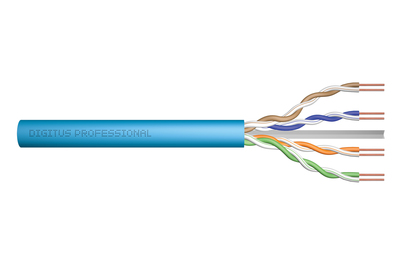

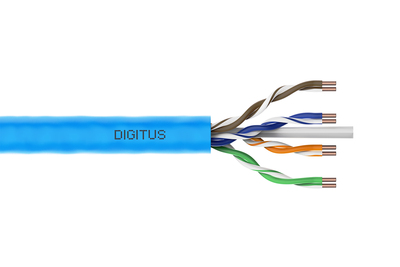

DIGITUS® Kategorie 6A U-UTP Installationskabel wurden nach den ISO/IEC 11801, TIA/586-C.2 und EN 50173 Kategorie 6A Spezifikationen entwickelt und getestet. Jedes Kabel besteht aus 8 farbkodierten AWG 23 polyethylen isolierten Leitern. Die Leiter sind zu 4 Paaren mit unterschiedlichen Legelängen verdrillt. Druckdetails entlang am Außenmantel beinhalten den Markennamen und die Artikelnummer. Das Kabel ist in einer Papp-Ausziehbox verpackt, welche die Installation vereinfacht.
Produktfeatures
· 10GBit Ethernet
· 500 MHz Übertragungsfrequenz
· PoE Power over Ethernet Unterstützung
· BauPVO Klasse B2ca
· Physikalische Eigenschaften:
· Leiter: Blanker Kupferdraht, AWG 23/1
· Isolierung: HD-PE (High Density Polyethylene)
· Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
· Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
· Abschirmung der Einzelpaare: Keine
· Gesamtschirmung: Keine
· Außenmantel: Eca bis B2ca gem. EN 50575; LSZH
· Außenmantelstärke (nominal): 0,5 mm (Eca); 0,6 mm (Dca); 1,2 mm (Cca); 1,4 mm (B2ca)
· Außenmantelfarbe: Lichtblau (RAL 5012)
· Mechanische Eigenschaften:
· Zugentlastung: 150N max.
· Dynamischer Biegeradius: 8x AD mm min.
· Statischer Biegeradius: 4x AD mm min.
· Transport- und Lagertemperaturbereich: -20 °C bis +60 °C
· Betriebstemperaturbereich: -20 °C bis +75 °C
· Installationstemperaturbereich: 0 °C bis +50 °C
· Außendurchmesser Simplex (nominal): 7,1 mm (Eca); 7,3 mm (Dca); 7,4 mm (Cca); 7,6 mm (B2ca)
· Gewicht (kg/km): 53 kg (Eca); 54 kg (Dca); 55 kg (Cca); 56 kg (B2ca)
· Elektrische Eigenschaften:
· Impedanz: 100±5Ohm @ 1 - 600MHz
· Kapazität: 40 pF/m nominal @ 1 KHz
· Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
· Isolationswiderstand: 5 GOhm x km min. Technical Feature 27Schleifenwiderstand: 147 Ohm/km max. (2% max)
· Schleifenwiderstand: 147 Ohm/km max. (2% max. unbalancierter Widerstand)
· Betriebsspannung: 72 Vdc max.
· Kopplungsdämpfung: CA-Type 2
· Phasenverzögerung: 450 nS/100 m max.
· Laufzeitverzögerung: 10 nS/100 m max.
· Trennklasse: c gem. EN 50174-2
· NVP: 70%
