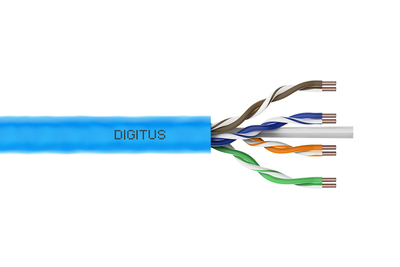

Das Digitus® Professional Cat.6A U/UTP Verlegekabel zeichnet sich durch folgenden Kabelaufbau aus 4x2x AWG23/1 und erreicht eine Übertragunsfrequenz von bis zu 500 MHz. Der halogenfrei Kabelmantel ist konform zu der Norm IEC 60332-3-24, FRNC-C, LSZH-3 und der BauPVO Euroklasse Cca. Das Kabel ist für die strukturierte Gebäudeverkabelung im sekundären und tertiären Bereich geeignet. Konform zu den Normen ISO/IEC 11801, DIN EN 50173, DIN EN 50288-11-1.
Produktfeatures
· 10GBit Ethernet
· 500 MHz Übertragungsfrequenz
· PoE Power over Ethernet Unterstützung
· BauPVO Klasse Cca
· Physikalische Eigenschaften:
· Leiter: AWG 23/1, Blanker Kupferdraht, Durchmesser 0,57 mm nominal
· Isolierung: HD-PE
· Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
· Farbcode: blau-weiß, orange-weiß, grün-weiß, braun-weiß
· Paarabschirmung: keine
· Gesamtschirmung: keine
· Außenmantel: Halogenfrei (FRNC-C/LSZH-3)
· Außenmantelstärke: 0,9 mm nominal
· Farbe: Lichtblau (RAL 5012)
· Mechanische Eigenschaften:
· Zugbelastung: 150N max
· Dynamischer Biegeradius: 8x AD mm min.
· Statischer Biegeradius: 4x AD mm min
· Transport- und Lagertemperaturbereich: -20 °C bis +60 °C
· Betriebstemperaturbereich: -20 °C bis +75 °C
· Installationstemperaturbereich: 0 °C bis +50 °C
· Außendurchmesser: 7,0 mm nominal
· Flammwidrigkeit: IEC 60332-3-24
· Halogenfreiheit & Rauchdichte: IEC 60754-2 & IEC 61034
· Brandlast: 295 Mj/km
· Elektrische Eigenschaften:
· Durchschnittliche Impedanz: 100±5Ohm bei 1MHz - 600MHz
· Kapazität: 40 pF/m nominal @ 1 KHz
· Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
· Isolationswiderstand: 5 GOhm x km min.
· Schleifenwiderstand: 147 Ohm/km max. (2% max. resistance unbalance)
· Betriebsspannung: 72 Vdc max.
· Einfügedämpfung: 65 dB
· Phasenverzögerung: 450 nS/100 m max.
· Laufzeitverzögerung: 15 nS/100 m max.
· Trennklasse: c gem. EN 50174-2
· NVP: 70%
